單向扭轉:試樣繞自身軸線向一個方向均勻旋轉至規定的次數或試樣斷裂

雙向扭轉:試樣繞自身軸線向一個方向均勻旋轉至規定次數后，向相反方向旋轉相同的次數或試樣斷裂。

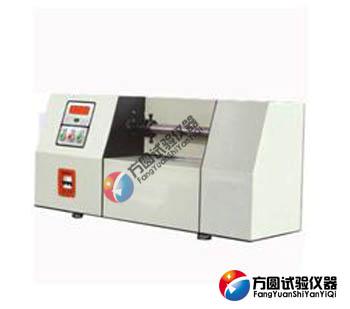

金屬線材扭轉試驗機適用于測定直徑(或特征尺寸)為0.1-3.0mm、0.1-6.0mm、1.0-10.0mm、10.0-30.0mm的金屬線材在單向或雙向扭轉忠承受塑性變形的能力及顯示線材表面和內部的缺陷。

適用標準

金屬線材扭轉試驗機適用于中華人民共和國標準:

GB/T239.1-2012《金屬材料線材部分 單向扭轉試驗方法》

GB/T239.2-2012《金屬材料線材第二部分 雙向扭轉試驗方法》

GB/T239-1999《金屬線材扭轉試驗方法》

《GB 4909[1].4-2009-T裸電線試驗方法第4部分:扭轉試驗》，《GBT 3952-2008電工用銅線坯》也適用于國際標準 7800:1984《金屬線材單向扭轉試驗方法》和 9649:1990《金屬線材雙向扭轉試驗方法》

1、能夾持金屬線材直徑:0.1mm-3mm

2、兩夾頭之間標距:330mm

3、計數容量:999.9

4、速度誤差:＜±5%

5、圈數最小讀數值:0.1圈

6、速度:0.25、0.5、1、1.5、2、3、5r/s

適用對象

鋼類金屬線材:鋼絲、鋼棒、鋼筋等;  銅類金屬線材:銅絲、銅棒、銅合金等;

鋁類金屬線材:鋁絲、鋁棒、鋁合金等;其他金屬線材:棒材、玻璃鋼、超纖、合金鋼等等。

信號輸出:

轉速V測量:選用德力西高速變頻器，配以高性能的測量放大系統，保證了速度的多種選擇0.25r/s-5r/s等

轉數N 測量:采用霍爾開關高精度計數器，同伙數字電路實現圈數的測量，可以到0.1圈

試樣斷裂判斷:采用全數字高低電平控制器，通過感應傳感器判斷試樣斷裂，以使扭轉試驗機停機。

安全保護:具有過流、過壓等保護功能。配備高強度透明防護罩。

MCU控制器

本機采用型微電腦控制器，電路針對系統工作特點經過特別優化設計，抗干擾性強，工作穩定可靠。顯示部分采用大面積LCD液晶顯示器，全漢字提示:控制程序俺人性化原則設計，操作方便，顯示明晰，結果準確。

本控制器響應用戶設定的參數和運行指令，控制變頻器的運行，從而控制電動機的運行，實現所需的試驗功能。

1、可通過控制器控制輸出軸以指定的轉速運行。

2、可控制輸出軸正轉或反轉，實現對測試件的加載。

3、可記錄材料在斷裂前扭轉的圈數，精度達到1轉。

4、可設定扭轉次數，方向、反向都可以任意設定。
